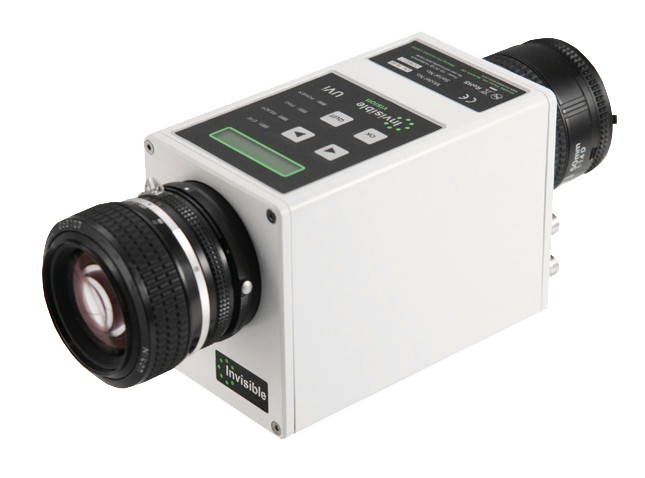

UVi Intensifier
High Speed Video Camera Image Intensifiers
광 증폭 광학 장치 UVi는 최신 디지털 기술로 소형화된 이미지 인텐시파이어 어댑터입니다. 통상의 하이 스피드 카메라(고속도 카메라)에 설치하는 것으로 근적외역~자외역에서의 고속 현상의 가시화가 가능합니다. 최단 10ns의 셔터 기능과 다중 노광 기능으로 연소, 유체 등의 현상을 포착할 수 있습니다.
- UV to NIR spectral response
- Fast Gating to 5ns
- High Gain/Sensitivity
- Frames rates to > 1,000,000 fps with HSV
- Up to 20,000,000 fps in burst mode 100 frame

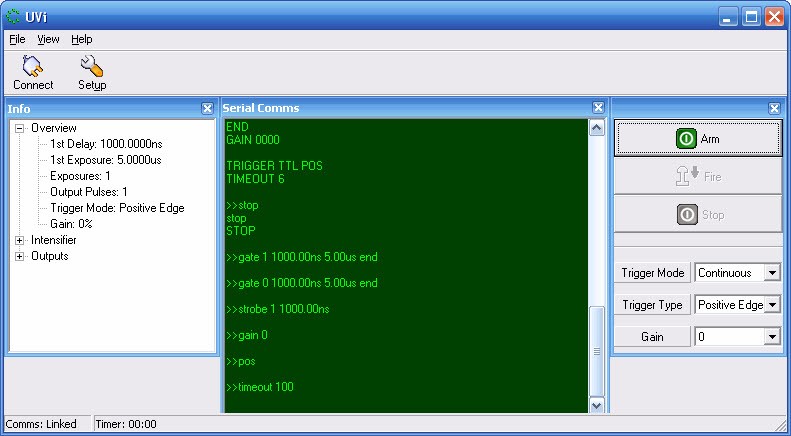

- Integral control panel and external USB control
- Exceptional resolution to > 75 lp/mm on SUVi
- Choice of optimized photocathodes & phosphors including S1, S20, S25 and GaAs.
UVi

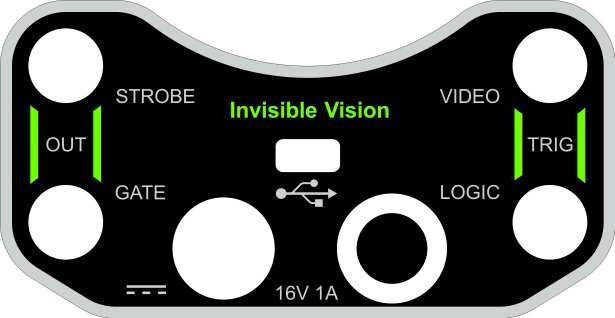

다기능 제어
외부 트리거에 동기하여 설정한 지연 시간/노광 시간으로 동작 가능하며, 다중 노광 기능, 외부 기기로의 임의의 타이밍 신호 출력도 갖추고 있습니다. 모든 고속 카메라와 셔터 카메라와의 동기 이용이 가능함과 동시에 레이저 등의 외부 기기 등과의 시스템 동기도 간편하게 실시할 수 있습니다.
자동 보호 기능
보호 기능을 내장하여 실수로 과대한 빛이 입사한 경우에도 광 증폭부를 자동으로 보호합니다.
1
제품 사양
| 광전 표면 | S25 타입 | S20 타입 |
|---|---|---|
| 파장 감도 | 200-850nm | 200-600nm |
| 입력창 | 석영 | |
| 출력 창 | 광섬유 시스템 | |
| 형광면 | 독특한 녹색 색상 | |
| 감쇠 시간 표준 | 10μs | |
| 루미너스 게인 | 400,000 | 150,000 |
| 출력 직경 | 18mm | |
| 게이트 시간 | 30ns~1ms(10ns스텝) | 10ns~1ms(10ns스텝) |
| 해상도 | 27lp/mm | |
| 렌즈 마운트 | F 마운트 | |
| 지연 시간 | 50ns~10ms(10ns스텝) | 30ns~10ms(10ns스텝) |
| 사용 가능한 촬영 속도 | 최대 10만 프레임/초(100KHz) | |
| 다중 노출 | 최대 115회 | |
| 다중 노출 간격 | 최대 20MHz | |
| 트리거 신호 | TTL(상승/하강), 접점 신호(Make/Brake), 비디오 신호(프레임/필드) | |
| 출력 신호 | 셔터 모니터(TTL), 스트로브 출력(TTL) | |
| 인터페이스 | USB | |
| 보호 기능 | 과대 입력 광 자동 보호 | |
| 외형치수 돌기부, 옵션 제외 |
약 (W) 105 × (H) 85 × (D) 180mm | |
| 질량 옵션 제외 |
약 1.5kg | |
#

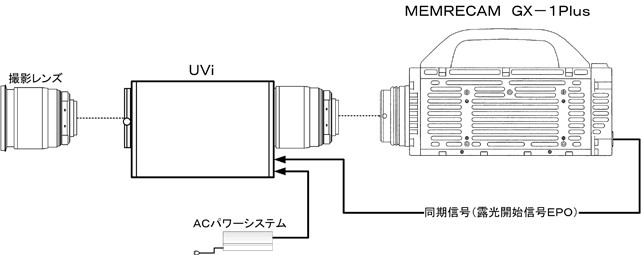

시스템 구성도
