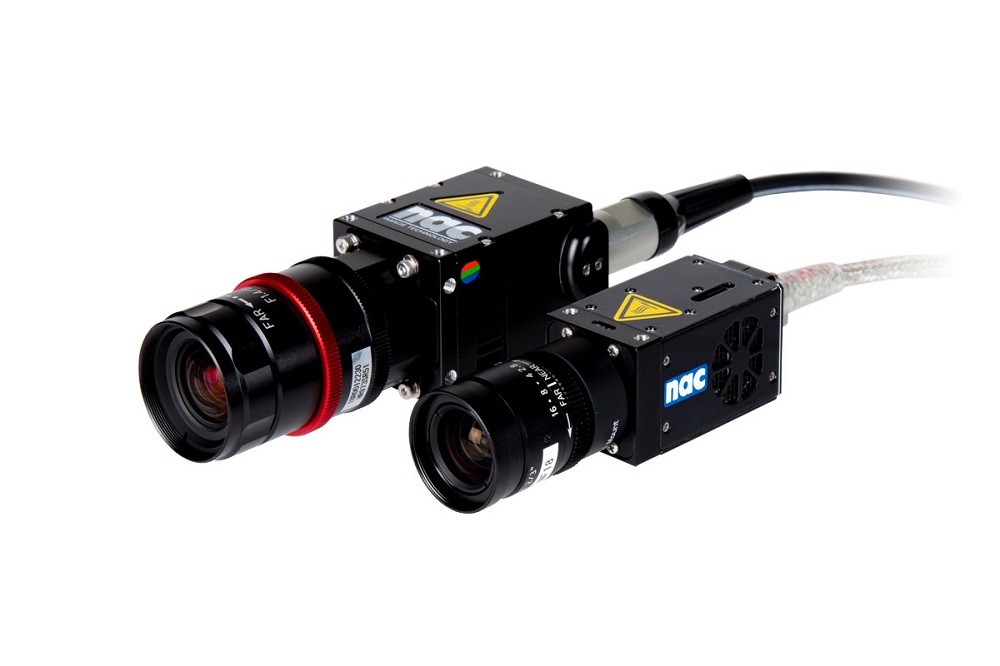

Memrecam MX Series
고감도, 고해상도, HI-G, 분리형, 컬러, 흑백
Nac MEMRECAM MX는 멀티 카메라 온보드 및 오프보드 자동차 테스트 및 탑승자 안전 애플리케이션을 위한 턴키 솔루션입니다. 각 시스템은 최대 8개의 정밀 동기화된 촬영을 지원하며 기존의 MEMRECAM 시스템과 통합 운영됩니다. MX 시리즈는 정밀한 이미지 센서를 사용하여 촬영 영상이 최대 8GB의 메모리에 저장되며, 내장된 배터리를 통해 메모리 보호 기능을 제공됩니다. 제어 장치는 최대 8개의 M-Cam에 대한 전원, 통신, 트리거 및 동기화를 제공하며 모든 MEMRECAM 플랫폼과 호환 되는 상호 연결 기술을 제공합니다.
모든 부품은 경량으로 견고하게 제작되었습니다. 다목적 사용이 가능한 MEMRECAM MX 고속 카메라 시스템은 여러분야에서 동기화 가 가능한 응용분야에 이상적인 솔루션입니다.

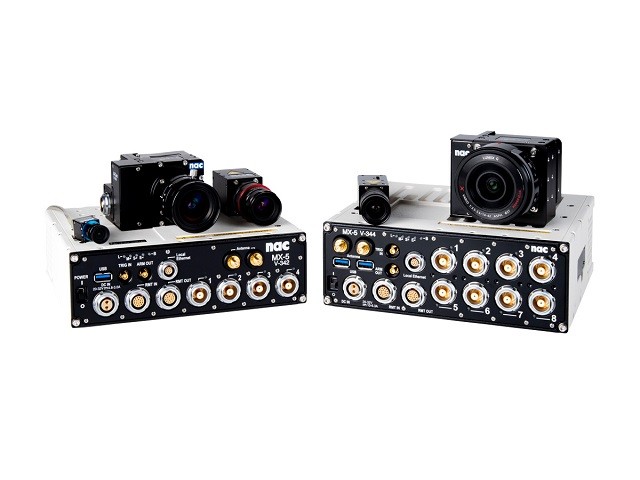

소형 DRP에 8대의 카메라를 접속
2메가 픽셀 센서 탑재, 4GB의 메모리를 내장한 내 G카메라 헤드로 고화질 영상 데이터를 취득. 지금까지 이상으로 정밀 해석이 가능하게 되었습니다.또, 콤팩트한 형상의 본체부는 차량 등 공간이 한정된 촬영 환경에도 대응합니다.
세경 동축 케이블을 채용

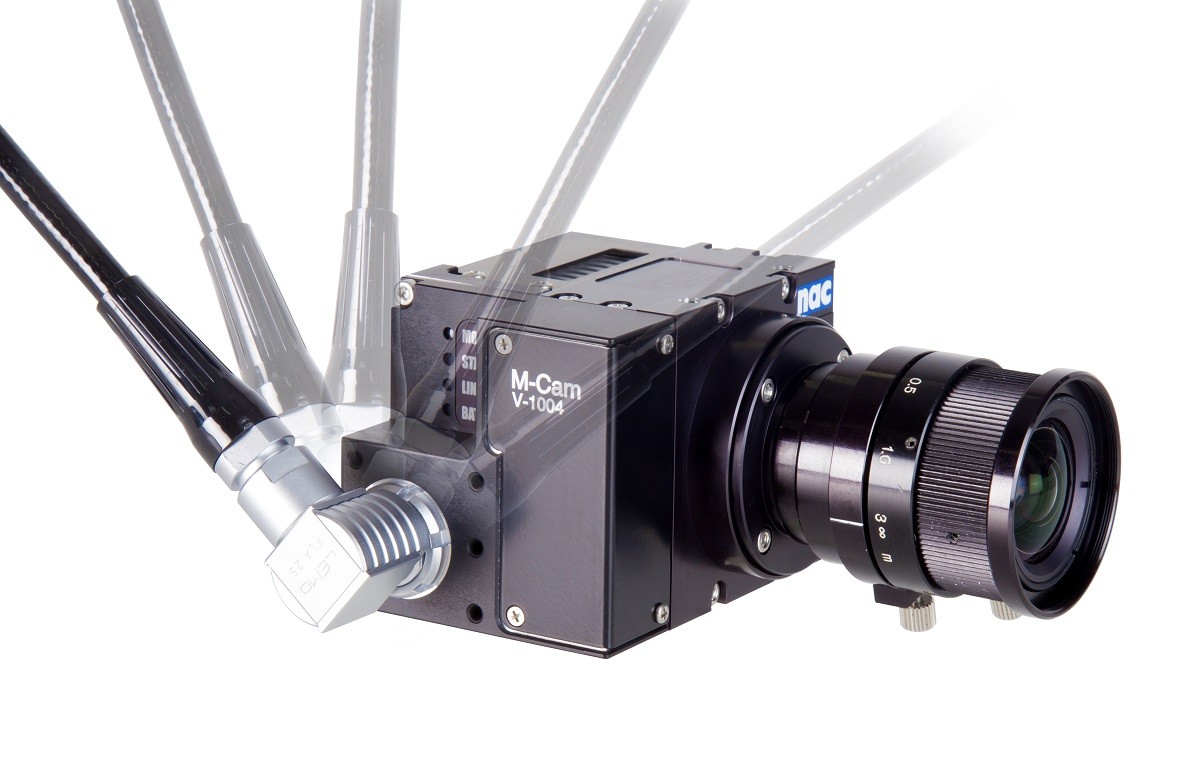

φ 7mm와 세경화된 케이블이나 360°회전 커넥터는 카메라의 제약이나 운용면에서의 불편을 덜어주었다.이어 견뢰성이나 ESD내성이 강화되어 촬영시의 트러블을 막습니다.

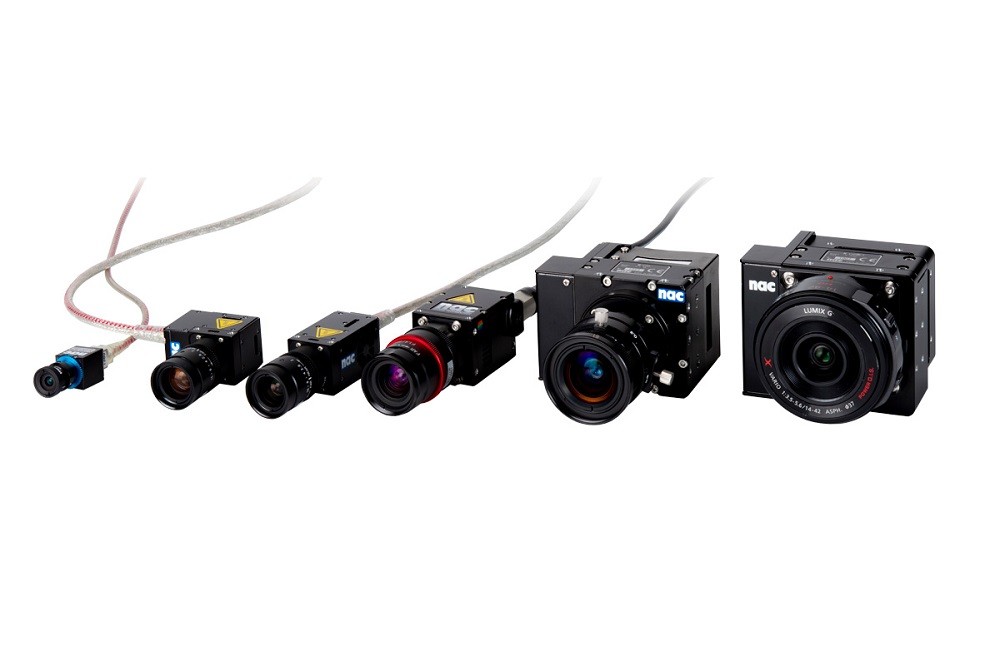

좀더 소형화된 카메라를 라인 업
충돌 시험 이용자의 요망에 부응하고 M-Cam시리즈에 새로운 소형 고속화한 "M3-Cam"이 새롭게 라인 업에 가세했습니다. 카메라 사이즈는 25×25×45mm으로 더 소형화되고 중량도 60g이라는 경량화를 달성. 덧붙여서, 소형·경량 보디이면서 1,280×1,024픽셀(130만 화소)에서 1,000장면/초의 촬영을 실현했습니다.M3어댑터에는 실시간 녹화용 1차 메모리와 데이터 백업용 2차 메모리(eMMC), 동시에 메모리 백업 배터리를 탑재하고 촬영한 영상을 안전하고 확실하게 보존할 수 있습니다.
15mm 카메라 헤드 μ-Cam대응

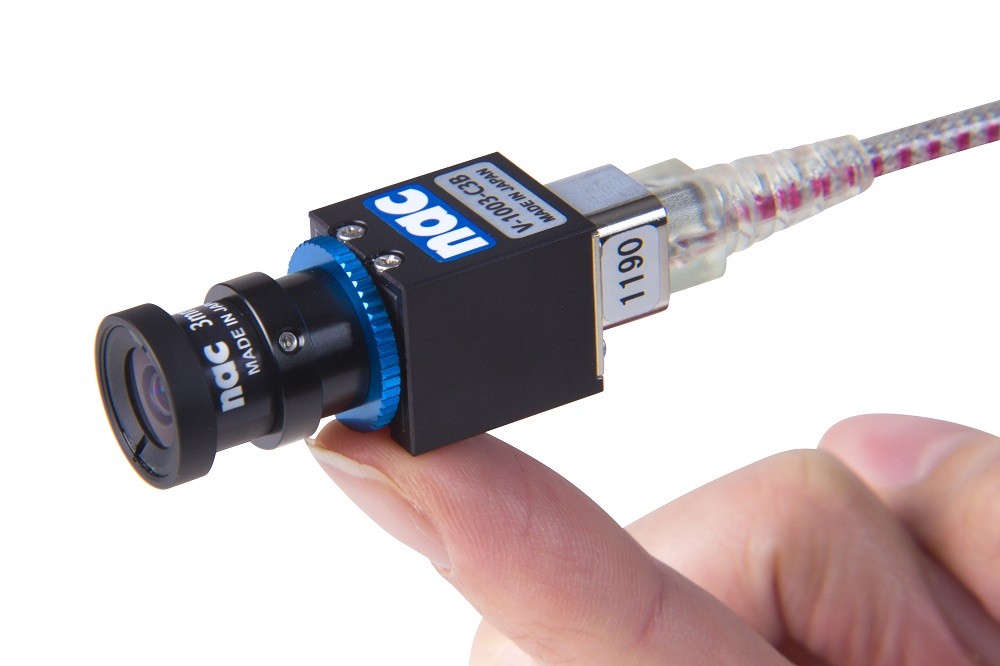

MEMRECAM Q5와 GX-5에서 사용하던 μ-Cam이 MX에도 대응했습니다.MX대응에 맞추어 데이터 유지를 위한 자동 저장 메모리 기능을 탑재하고 보다 안심하고 운용할 수 있습니다.
Micro Four Thirds 대응 M-CamMFT

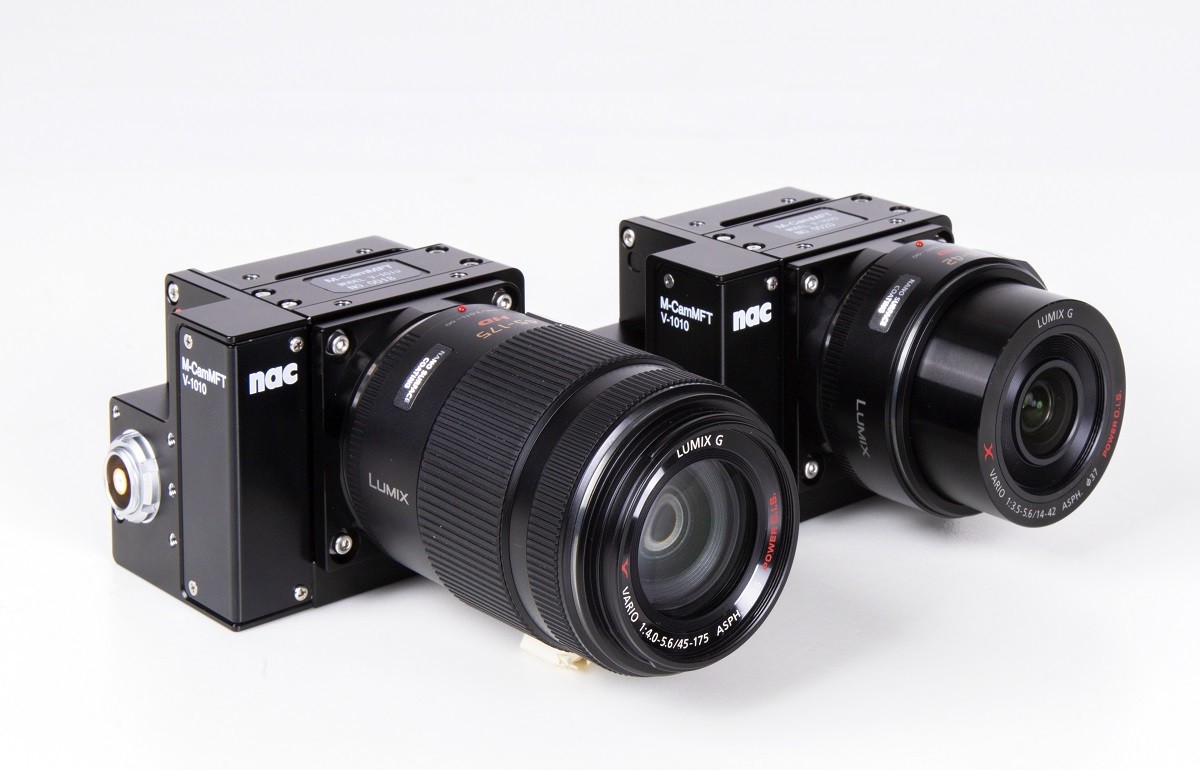

Micro Four Thirds 대응의 새로운 카메라 헤드 M-CamMFT를 라인 업에 추가했습니다. 기존 M-Cam과 같은 센서를 채용하는 고감도, 풀 HD, 2,000장면/초를 유지하면서 Micro Four Thirds 마운트의 시판 렌즈로 전동 제어가 가능합니다.충돌 시험장 천장, 지하 피트, 밀리터리 관계의 원격 촬영, 엔진 벤치의 외부 제어 등, 떨어진 곳에서 렌즈 조절할 수 있는 지금까지와 다른 새로운 운용이 가능합니다.
뷰 파인더 리모컨

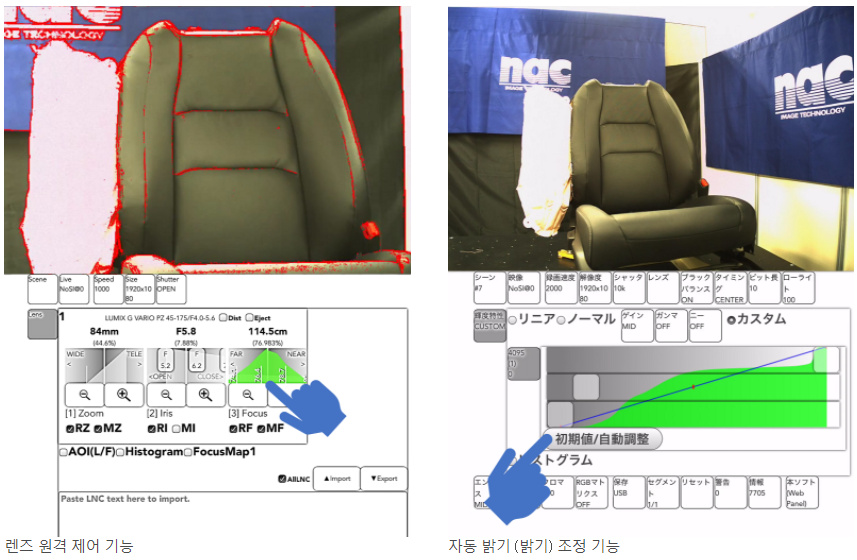

태블릿 단말을 유/무선 LAN접속하고 화각 조정 및 촬영 조건 설정이 가능합니다. 간이 화상 해석 기능을 표준 장비.촬영 후 곧바로 길이와 각도의 해석을 실시할 수 있습니다.
1
제품 사양
| DRP) 사양 | MX-5 4 채널 | MX-5 8 채널 |
|---|---|---|
| 카메라 헤드 연결 수 | 최대 4 | 최대 8 |
| 입력 신호 | 트리거 / EST / IRIG-B / PWR CTL | |
| 출력 신호 | 노출 펄스 / 상태 | |
| 인터페이스 | 1,000BASE-T / USB3.0 | |
| 내충격 성능 | 충격 150G (6 축) 하프 사인 11ms 충격 200G (6 축) 하프 사인 7ms |
|
| 제어 소프트웨어 | MLink (포함) | |
| 전원 공급 | DC24V (AC 전원 시스템 포함) | |
| 외형 치수 * 1 | 約 (W) 195 × (H) 60 × (D) 160 mm | 約 (W) 195 × (H) 70 × (D) 180mm |
| 품질 * 2 | 약 3.3kg | 약 3.6kg |
| 카메라 헤드 사양 | M- 캠 | M-CamMFT | M2- 캠 | M3-Cam | μ- 오렌지 |
|---|---|---|---|---|---|
| 촬상 소자 * 3 | 207 만 화소 이미지 센서 |
130 만 화소 이미지 센서 |
30 만 화소 이미지 센서 |
||
| ISO 감도 (권장 노출 지수) |
컬러 ISO 8000 흑백 ISO 32,000 |
컬러 ISO 2,000 흑백 ISO 10,000 |
컬러 ISO 2,000 흑백 ISO 8,000 |
||
| 전자 셔터 | 1 / 100 ～ 1 / 909,090 초 | 1 / 100 ～ 1 / 18,000 초 | |||
| 메모리 | 4GB / 8GB | 8GB | 4GB | ||
| 메모리 세그먼트 | 최대 16 구간 | ||||
| 농도 계조 | 8/10 비트 | 8/10/12 비트 | 8/10 비트 | ||
| 트리거 모드 | 표준 | ||||
| 렌즈 마운트 | C 마운트 | MFT 마운트 * 4 | C 마운트 | NF 마운트 | 특수 마운트 M10.5 |
| 카메라 케이블 | 외경 φ6.9mm 길이 5/10 / 20m |
외경 φ6.9mm 길이 さ 0.6 / 5m |
카메라 ~ 어댑터 : 외경 φ5mm 길이 3m |
카메라 ~ 어댑터 : 외경 φ3.7mm 길이 2m |
|
| 어댑터 - MX-5 : 외경 φ6.9mm 길이 5 / 10 / 20m |
어댑터 - MX-5 : 외경 φ6.9mm 길이 5 / 10 / 20m |
||||
| 연장 케이블 | 30m * 5 * 6 | 3 / 5m * 7 | 30m * 5 * 8 | ||
| 내충격 성능 | 충격 150G 6 축 반구형 11ms 충격 200G 6 축 반구형 7ms |
충격 50G 6 축 반구형 11ms |
충격 150G 6 축 반구형 11ms 충격 200G 6 축 반구형 7ms |
충격 150G 6 축 반구형 11ms 충격 200G 6 축 반구형 7ms |
충격 150G 6 축 반구형 11ms |
| 외형 치수 * 1 (W) × (H) × (D) |
약 75 × 55 × 55mm | 약 80 × 66 × 55mm | 약 33 × 33 × 45mm | 스트레이트 : 약 25 × 25 × 45mm 각도 : 약 39 × 25 × 29mm 어댑터 : 약 33 × 33 × 110mm |
스트레이트 : 약 15 × 16 × 16mm 사이드 : 약 16 × 16 × 27mm 어댑터 : 약 33 × 33 × 110mm |
| 품질 * 9 | 약 470g | 약 550g | 약 100g | 카메라 헤드 : 약 60g 어댑터 : 약 200g |
카메라 헤드 : 약 15g 어댑터 : 약 200g |
| 촬영 속도 | M- 캠 / M-CamMFT | M2- 캠 / M3- 캠 | μ- 오렌지 | ||
|---|---|---|---|---|---|
| 속도 (fps) | 수평 해상도 × 수직 해상도 (픽셀) | ||||
| 1,000 | 1,920×1,080 | 1,280×1,024 | 640 × 456 (500fps) 640 × 416 (1,000fps) * 10640 × 210 (1,000fps) |
||
| 2,000 | 1,920×1,080 | 960×720 | ― | ||
| 2,500 | 1,920×1,024 | 768×576 | ― | ||
| 3,000 | 1,920×768 | 768×576 | ― | ||
| 5,000 | 1,920×512 | 640×384 | ― | ||
| 8,000 | 1,920×320 | 640×240 | ― | ||
| 10,000 | 1,920×240 | 640×192 | ― | ||
| 20,000 | 1,920×96 | 640×96 | ― | ||
| 100,000 | 1,920×8 | 640×16 | ― | ||
| 150,000 | ― | 640×8 | ― | ||
| 기능 | |
|---|---|
| 동기 촬영 | GX-HUB를 사용하면 전체 동기화 촬영이 가능 (GX-HUB 및 Q-HUB의 혼합 사용 가능) |
| G 트리거 기능 | 카메라 내장 G 센서에 의해 촬영 시작 |
| EST 모드 | 외부 신호에 동기하여 촬영 |
| 메모리 백업 | 갑자기 전원 차단시에도 데이터를 보호 |
| 자동 저장 | eMMC64GB에 자동으로 데이터를 저장 |
| 렌즈 원격 제어 * 11 | PC 및 태블릿에서 렌즈의 포커스 · 아이리스 · 줌 (렌즈 사양에 따라 다름)의 원격 제어 |
| 옵션 장비 | |
|---|---|
| 뷰 파인더 리모컨 | 촬영 조건 설정, 재생 조건 설정, 데이터 저장 등을 지원하는 태블릿 |
| GX-HUB | MX, HX, GX 시리즈 카메라 동기화 시스템을 구축 |
#

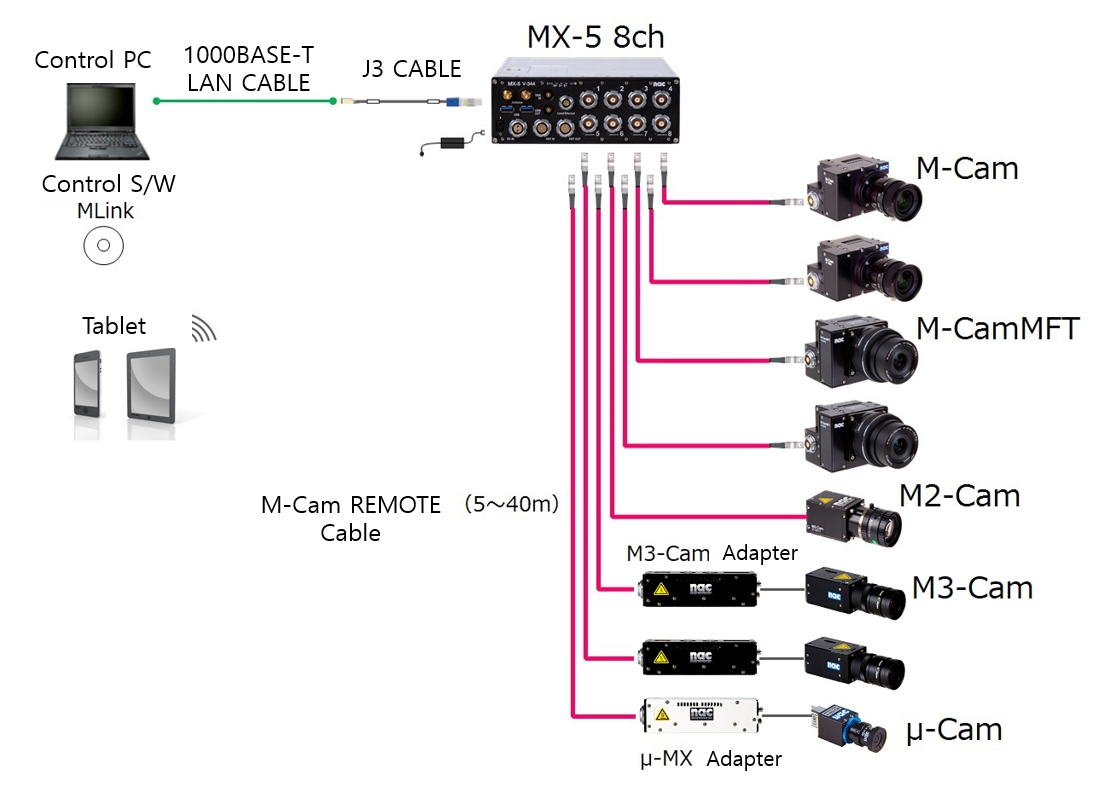

시스템 구성도
