Memrecam Q Series
고감도, HI-G, 일체형카메라, 분리형본체, 소형, 컬러, 흑백

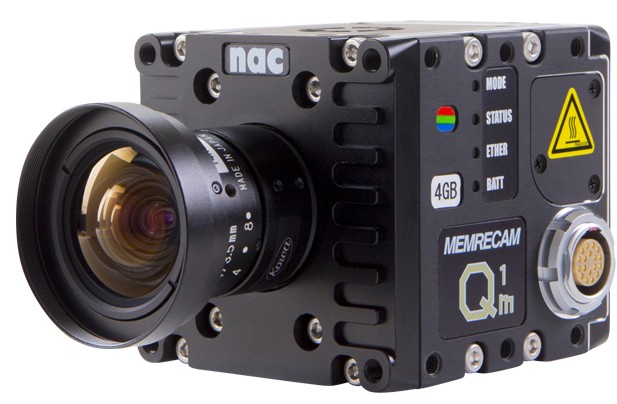

[Q1m]

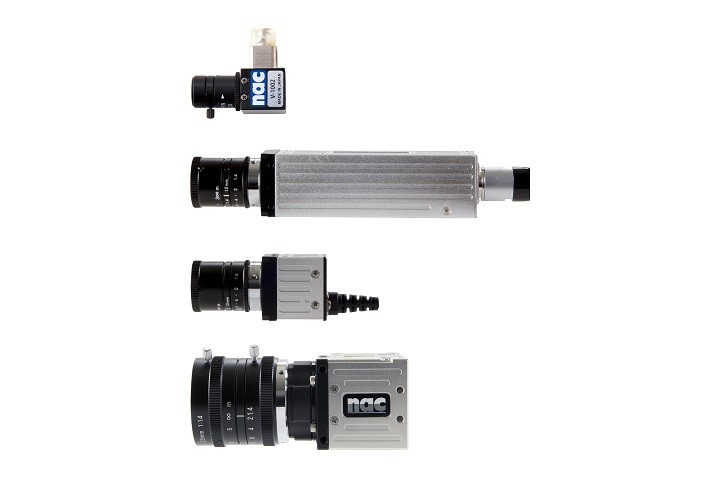

[Camerahead]

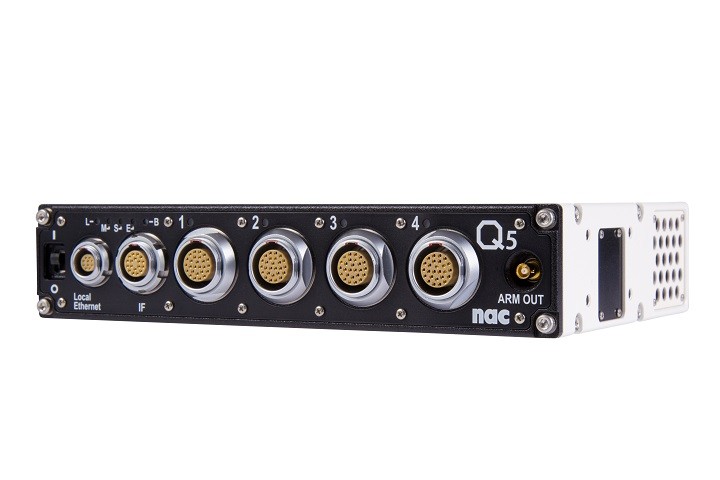

[Q5]
nac의 MEMRECAM Q 시리즈는 까다로운 멀티 카메라 테스트 환경을 지원하도록 설계되었습니다.
- MEMRECAM Q 시리즈는 1.3 메가 픽셀 센서를 자랑하며 최대 2,000fps의 풀 해상도로 선명한 컬러 이미지를 기록 할 수 있습니다.
- MEMRECAM Q의 컴팩트하고 견고한 디자인과 탁월한 감광도는 자동차 충돌 테스트 환경, 생산 시설, 현미경 어플리케이션 등 일상적으로 발생하는 밀폐 된 공간에 이상적입니다.
- MEMRECAM Q 시리즈에는 내장 메모리 백업 기능이 표준으로 내장되어있어 전원 공급이 중단 되더라도 이미지를 안전하게 보호합니다.
- MEMRECAM Q의 2/3 인치 이미지 포맷은 다양한 표준 C- 마운트 렌즈는 물론 사용자 정의 Hi-G 렌즈를 지원합니다.
- MEMRECAM Q는 기존 GX 및 HX 카메라와 완벽하게 통합됩니다.
1
제품 사양
|
|
Q1m |
Q1v |
|
촬상 소자*1 |
131만 화소 고체 촬상 소자 |
30만 화소 고체 촬상 소자 |
|
ISO감도(화질 우선 모드) |
컬러 ISO 1,000/흑백 ISO 6,400 |
컬러 ISO 8,000/흑백 ISO 50,000 |
|
ISO감도(감도 우선 모드)*6 |
컬러 ISO 3,200/흑백 ISO 20,000 |
컬러 ISO 25,000/흑백 ISO 160,000 |
|
전자 셔터 |
1/100~1/166,000초 |
|
|
메모리*2 |
4GB/8GB |
|
|
메모리 세그먼트 |
― |
|
|
농도 계조 |
8/10/12bit중에서 선택 |
|
|
렌즈 마운트 |
C마운트 |
|
|
입력 신호 |
스테이터스, 녹화 트리거, IRIG |
|
|
출력 신호 |
스테이터스, 노광 펄스 |
|
|
트리거 모드 |
표준 |
|
|
인터페이스 |
1,000BASE-T |
|
|
제어 소프트웨어 |
HXLink |
|
|
카메라 전원 |
DC24V(AC파워 시스템 부속) |
|
|
내충격 성능 |
충격 150G하프 사인 10ms |
|
|
외형 치수*4 |
약(W)62×(H)62×(D)65mm |
|
|
질량*5 |
약 470g |
|
|
본체(DRP)사양 |
|||
|
카메라 헤드 접속 수 |
최대 4대(P2-Cam, S2-Cam, C-Cam, μ-Cam의 혼재 사용 가능) |
||
|
메모리 |
8GB |
||
|
메모리 세그먼트 |
최대 32분할 |
||
|
농도 계조 |
8/10bit중에서 선택 |
||
|
입력 신호 |
SYNC IN/트리거 |
||
|
출력 신호 |
SYNC OUT/ARM상태 OUT |
||
|
트리거 모드 |
NORMAL |
||
|
인터페이스 |
1,000BASE-T/ResQ(비상시 데이터 저장용) |
||
|
내충격 성능 |
충격 200G하프 사인 7ms/150G하프 사인 11ms |
||
|
제어 소프트웨어 |
HXLink(부속) |
||
|
카메라 전원 |
DC20~32V(AC파워 시스템) |
||
|
외형 치수*1 |
약(W)195×(H)40×(D)125mm |
||
|
질량*2 |
약 1.8Kg |
||
|
카메라 헤드 |
|||
|
μ-Cam |
C-Cam |
P2-Cam/S2-Cam |
|
|
촬상 소자*3 |
30만 화소 고체 촬상 소자 |
||
|
ISO감도(권장) |
컬러 ISO 2,000 |
컬러 ISO 8,000 |
컬러 ISO 1,000 |
|
전자 셔터 |
1/100~1/18,000초 |
1/100~1/70,000초 |
1/100~1/1,000,000초 |
|
렌즈 마운트 |
특수 마운트 M10.5 |
C마운트 |
NF마운트 |
|
카메라 케이블 |
2m |
0.6m |
|
|
연장 케이블 |
3/4/5m |
4/6m |
|
|
내충격 성능 |
충격 150G하프 사인 11ms |
||
|
외형 치수*5*6 |
❚ 스트레이트 타입 |
❚ 스트레이트 타입 |
<P2-Cam> |
|
질량*7 |
스트레이트 타입:약 15g |
스트레이트 타입:약 140g |
P2-Cam:약 100g |
|
촬영 속도 |
|||
|
속도(fps) |
수평 해상도×수직 해상도*8(pixel) |
||
|
50~1,000 |
640×456(500fps) |
640×480 |
|
|
2,000 |
― |
448×336 |
|
|
4,000 |
― |
320×240 |
|
|
10,000 |
― |
128×96 |
192×144 |
|
15,000 |
― |
64×48 |
128×96 |
|
25,000 |
― |
32×16 |
― |
|
50,000 |
― |
― |
64×48 |
|
100,000 |
― |
― |
32×16 |
|
기능 |
|||
|
동기 촬영 |
Q-HUB*9의 사용으로 완전 동기 촬영이 가능(Q-HUB은 GX-HUB*9와 혼재 사용 가능) |
||
|
EST모드 |
외부 신호에 동기 하여 촬영 |
||
|
메모리 백업 |
불의의 전원 차단 때도 데이터를 보호 |
||
1

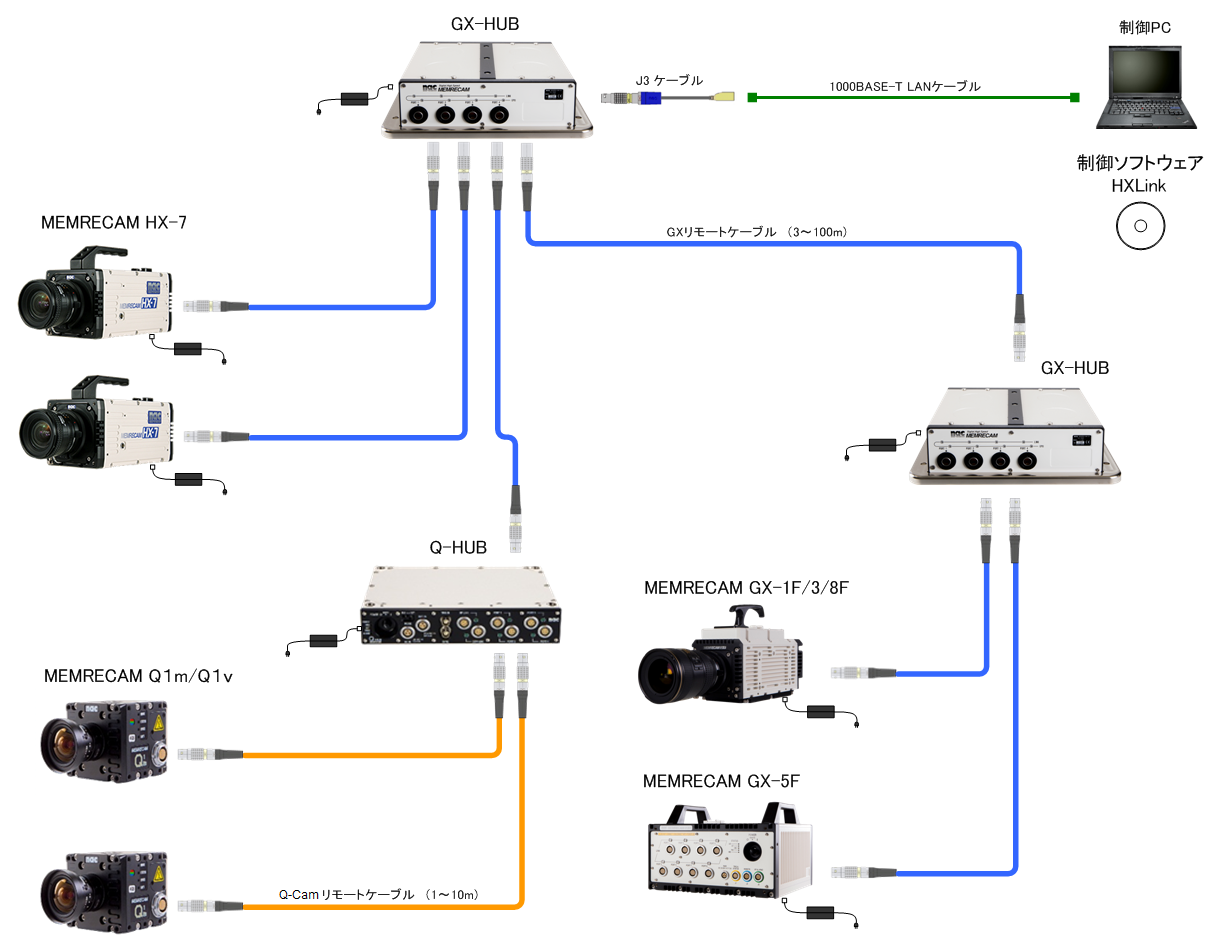

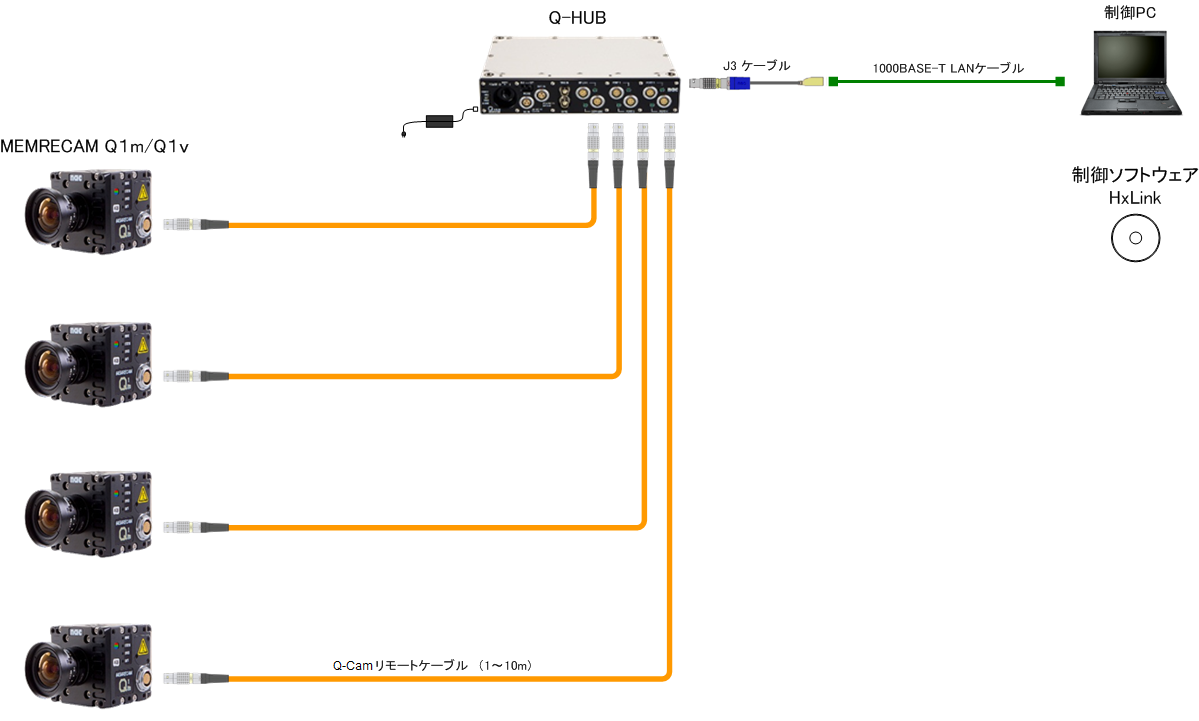

시스템 구성도
