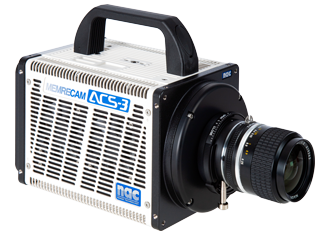

MEMRECAM ACS-3(Boost4지원)
MEMRECAM ACS-3은 ACS-1의 주요 사양을 그대로 소형 · 경량화를 실현 한 초고속 카메라입니다.
1,280 × 896 에서 일반 모드시 14,000fps, 부스트 모드에서 25,000fps, 부터트4 모드에서 50,000fps 로 촬영 가능하며, 고속 영역에서의 유효 면적을 확보하면서 기동성있는 소형 바디에 의해, 용접, 연소, 유체 등 다양한 분야 · 용도로 활용할 수 있습니다.
부스터 모드
부스터 모드는 독자적인 센서 및 신호 처리 기술에 의한 촬영 속도와 유효 해상도를 올릴 수 있는 기능입니다.더 고속으로 촬영할 경우 유효 구역을 확보하고 싶은 경우 등 목적과 용도에 의해서 분별할 수 있고 다양한 장면에서 위력을 발휘합니다.
<촬영 속도를 부스터>
1,280×896pixel
일반:14,000fps → 부스터4:50,000fps(부스터:30,000fps)

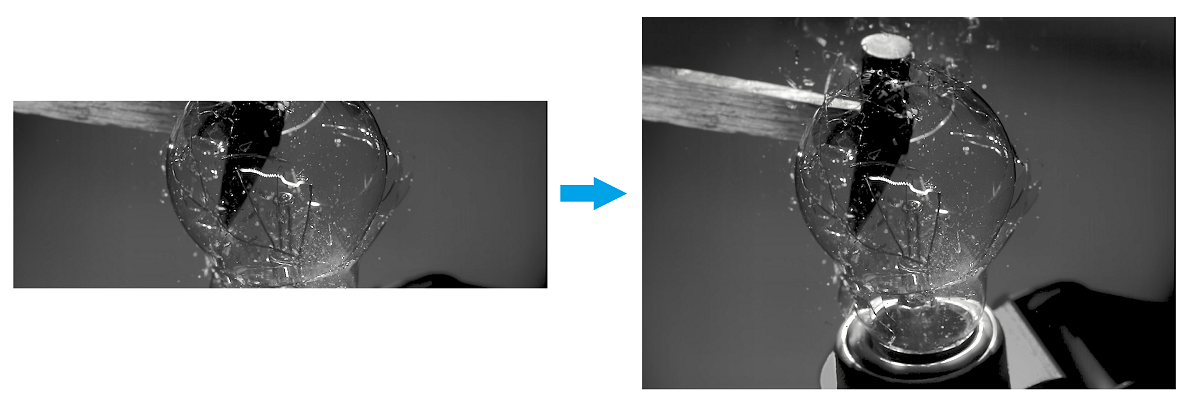

<해상도를 부스터>
50,000fps
일반:1280×224 → 부서트4:1,280x896(부스트:1,280×448)
고감도 ISO100,000

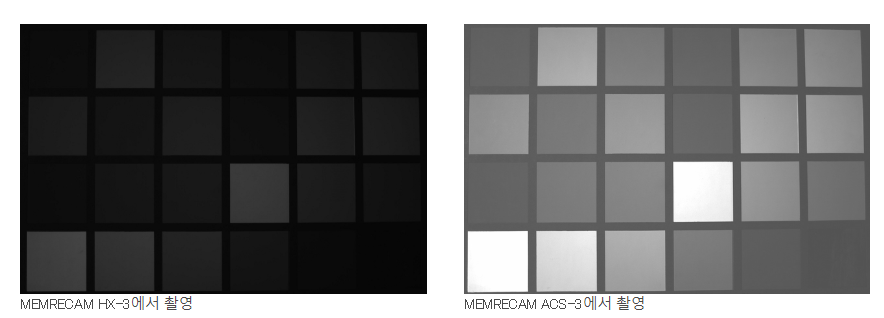

ISO100,000의 고감도 센서를 채용하고 HX시리즈와 비교하고 10배의 감도를 실현했습니다. 보통 조명 아래에서 새로운 고속 촬영이 가능하며 열에 약한 대상물 저조도 환경에서도 밝은 선명한 촬영을 할 수 있습니다.또 확대 광학 시스템을 이용한 촬영에서도 선명한 화상을 취득할 수 있습니다
SSD의 고속 데이터 전송

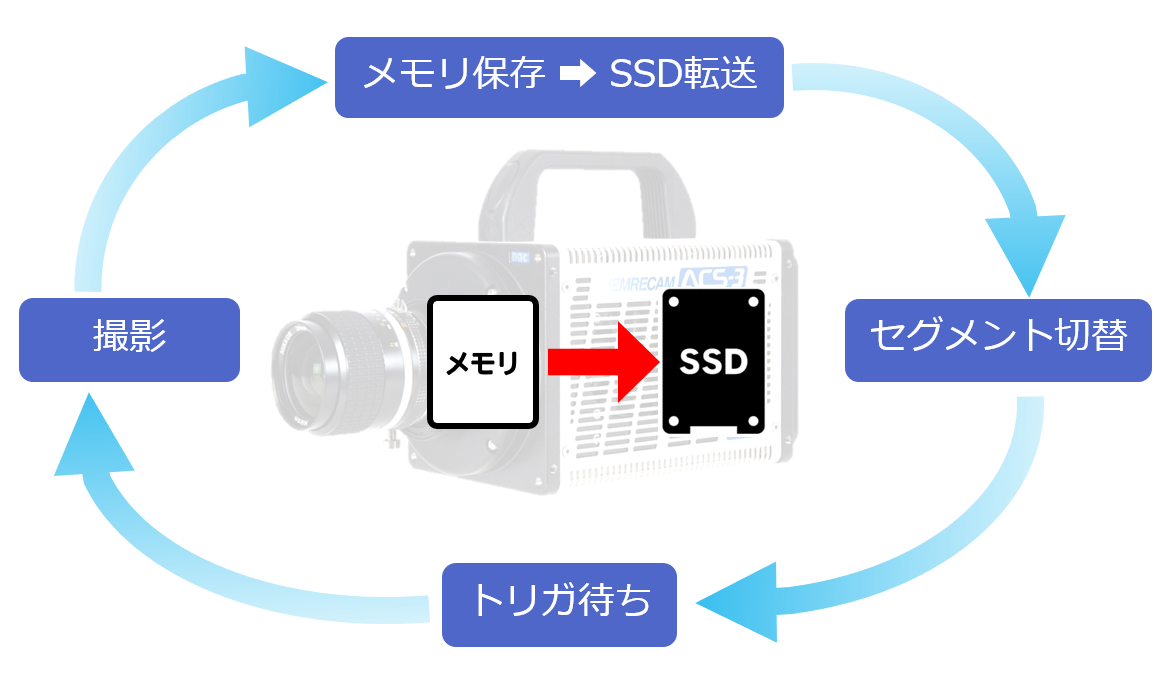

촬영 한 데이터의 저장 장소로 내장 SSD 을 지정하면 PC로 전송 비해 데이터 전송 시간이 약 1/8로 단축됩니다. "자동 세그먼트 변경 기능"을 사용하여 촬영을하면 녹화 및 저장을 자동으로 반복 할 수 있기 때문에 작업의 효율화를 도모 할 수 있습니다.
PC 없는 작동

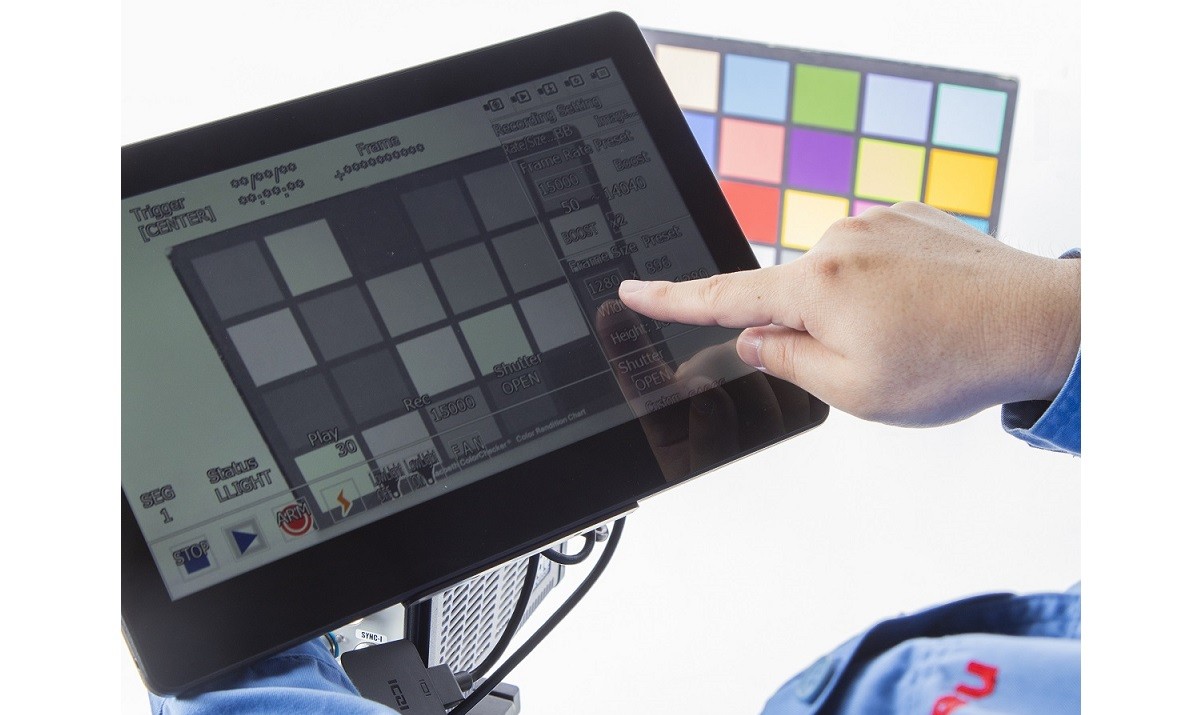

ACS전용 모니터"V-PAD"에 의한 PC 사용 불가능한 시험 환경 하에서도, 카메라 제어·녹화·재생·보존까지 터치 패널 조작으로 간편하게 조작할 수 있습니다.
외장 SSD를 사용해서 USB3.0B에 의한 고속 데이터 저장도 가능합니다.
소형 일체형 본체
콤팩트한 일체형 본체는 ACS-1의 고성능은 유지하고 안정된 운용을 실시할 수 있습니다.

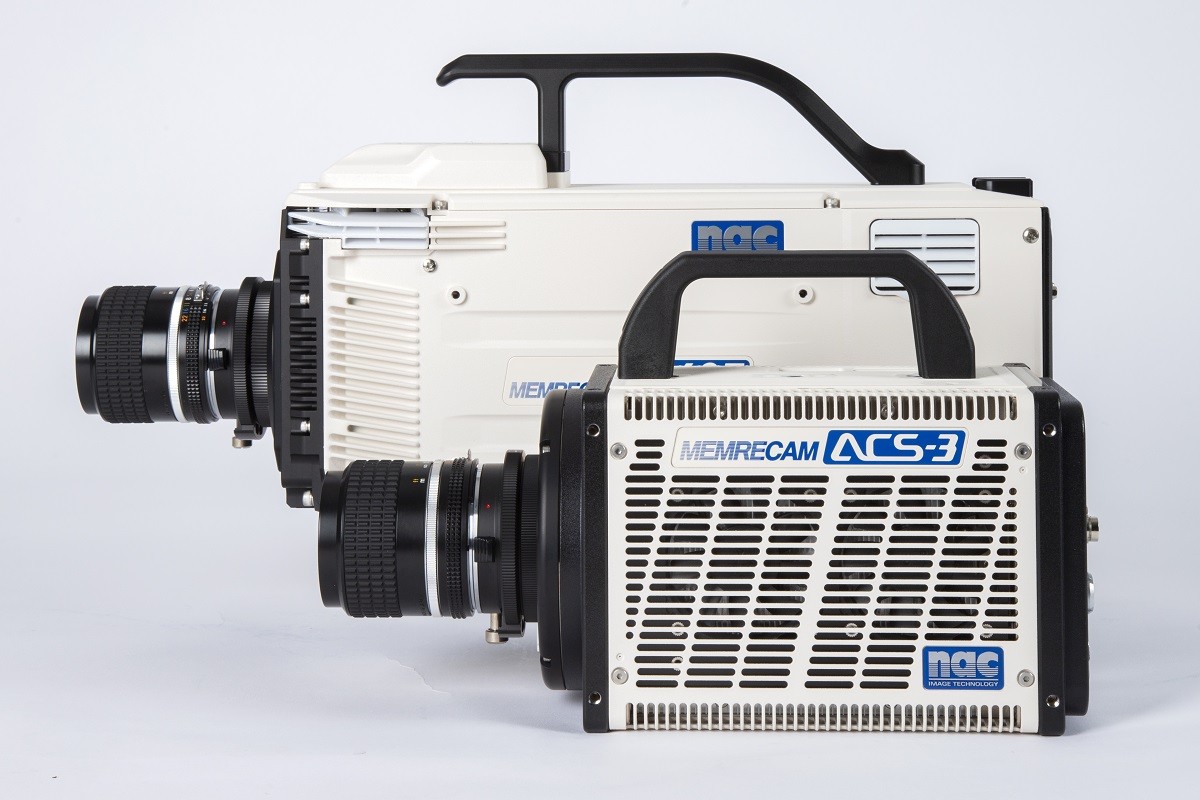

MEMRECAM HX-3와 비교하여 부피비 약 40%감소 질량 대비 약 30% 소형화를 달성하고 기동성이 높은 안정된 운용 할 수 있습니다.
심플한 동기

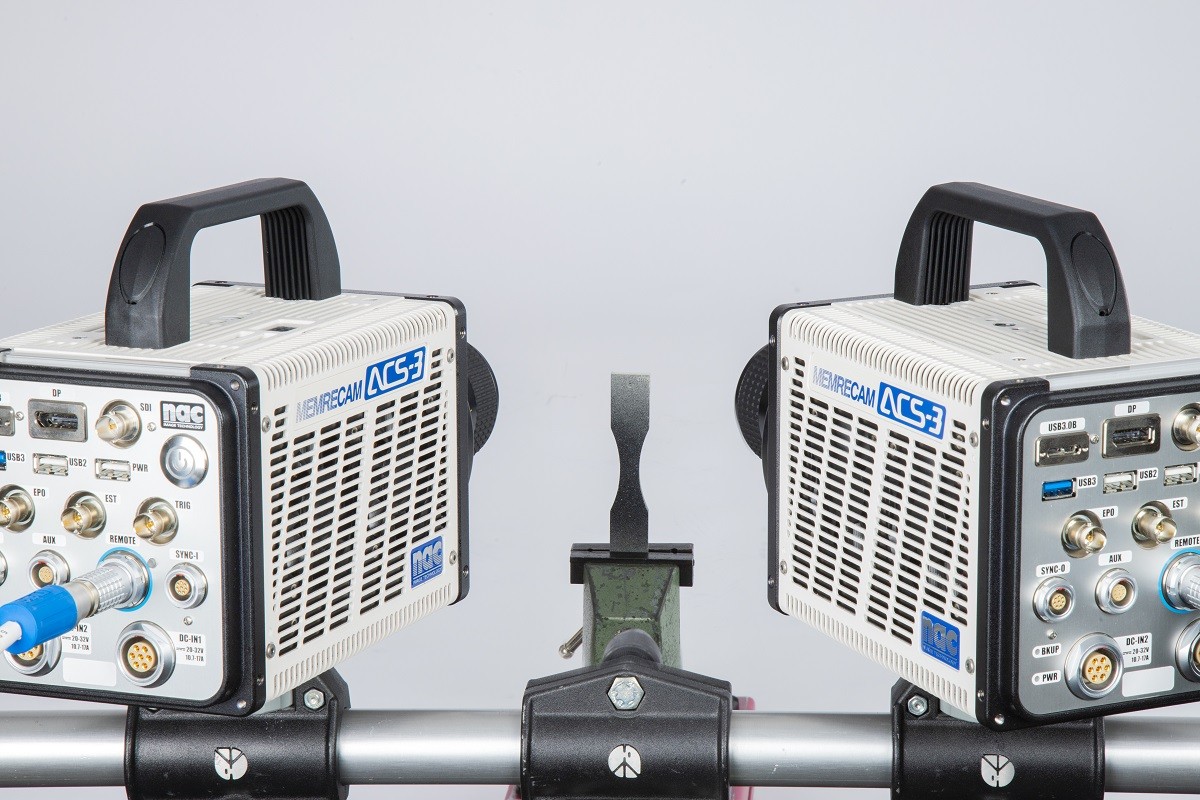

ACS카메라 전용 SYNC케이블 1개로 2대의 카메라를 동기화할 수 있습니다.DIC와 PIV계측처럼 2대의 카메라를 필요로 하는 촬영으로 녹화 계기용 카메라 간 동기용과 각 케이블을 접속하지 않아도 케이블 1개의 간단한 접속으로 간편하게 동기 계측을 실시할 수 있습니다.
1
제품 사양
| ACS-3 M16 | |
|---|---|
| 촬상 소자 | 114 만 화소 CMOS |
| ISO 감도 (권장 노출 지수) | 컬러 ISO 5,000 ~ 40,000 / 흑백 ISO 25,000 ~ 200,000 |
| 전자 셔터 | 1 / 10 ～ 1 / 1,909,090 초 |
| 메모리 | 16GB / 32GB / 64GB |
| 메모리 세그먼트 | 최대 64 구간 |
| 녹화 시간 | 8bit 촬영시 약 4.0 초 10bit 촬영시 약 3.2 초 12bit 촬영시 약 2.7 초 (14,000fps 1,280 × 896pixel, 64GB 일반 모드) |
| 농도 계조 | 8 / 10 / 12bit 중에서 선택 |
| 렌즈 마운트 | F 마운트 (조리개 링과 조리개 레버가없는 렌즈 제외) C 마운트 EF 마운트 |
| 입력 신호 | EST / 트리거 / IRIG-B |
| 출력 신호 | 노출 펄스 / 상태 (ARM / FAULT) / 3G-SDI (Level A) / Display Port / 트리거 |
| 트리거 모드 | NORMAL / EVENT / BURST / MULTI / LINEAR 외 |
| 인터페이스 | 1,000BASE-T / USB3.0B / USB3.0 / USB2.0 |
| 제어 소프트웨어 | MLink (포함) |
| 카메라 전원 | DC20-32V (AC 전원 시스템 포함) |
| 외형 치수 | 약 (W) 128 × (H) 128 × (D) 206mm |
| 품질 | 약 4.5kg |
| ACS-3 M16 촬영 속도 | ||
|---|---|---|
| 속도 (fps) | 일반 모드 수평 해상도 × 수직 해상도 (pixel) |
부스트 모드 ( 부스트 4) 수평 해상도 × 수직 해상도 (pixel) |
| 50～14,000 | 1,280×896 | ― |
| 16,000 | 1,280×800 | 1,280×896 |
| 17,000 | 1,280×720 | 1,280×896 |
| 20,000 | 1,280×624 | 1,280×896 |
| 25,000 | 1,280×496 | 1,280×896 |
| 30,000 | 1,280×400 | 1,280×800 (1,280×896 ) |
| 40,000 | 1,280×288 | 1,280×576 (1,280×896 ) |
| 50,000 | 1,280×224 | 1,280×448 (1,280×896 ) |
| 65,000 | 1,280×160 | 1,280×320 (1,280×640 ) |
| 75,000 | 1,280×144 | 1,280×288 (1,280×512 ) |
| 100,000 | 1,280×96 | 1,280×192 (1,280×384 ) |
| 120,000 | 1,280×80 | 1,280×160 (1,280×256 ) |
| 150,000 | 1,280×48 | 1,280×96 (1,280×192 ) |
| 200,000 | 1,280×32 | 1,280×64 (1,280×128 ) |
| 220,000 | 1,280×16 | 1,280×32 (1,280×64 ) |
| 기능 | |
|---|---|
| 부스트 모드 | 일반 모드에 비해 촬영 속도 또는 수직 해상도를 높이는 것이 가능 |
| 동기 촬영 | GX-HUB * 2를 사용하면 전체 동기화 촬영이 가능 ACS 카메라끼리 전용 SYNC 케이블 * 2 동기화 촬영이 가능 |
| PIV 용 2 장 연속 촬영 모드 (프레임 스트 라드 링 촬영) |
최소 500ns 레이저 펄스 광에 대응 |
| 녹화 속도 조절 기능 | 촬영 중에 고속 촬영과 저속 촬영 전환 가능 저속 촬영은 고속 촬영의 1 / 2 ~ 1 / 100까지 설정 가능 |
| 이미지 트리거 | 이미지에서 임의로 설정 한 감지 영역의 밝기 변화를 감지하여 촬영을 시작 |
| 트리거 | 트리거 신호 입력에서 촬영 시작까지를 최대 65,536 프레임 또는 10 분까지 설정 가능 |
| AND / OR 트리거 | TRIG1, TRIG2에 입력 된 트리거 신호에서 AND 또는 OR 조건으로 촬영 시작 |
| 트리거 재설정 | 입력 트리거 신호로 새롭게 노광 시작 |
| EST 동기화 모드 | 외부 신호에 동기하여 촬영 |
| 옵션 장비 | |
|---|---|
| V-PAD | 초점과 촬영 후 영상을 확인하는 터치 패널 모니터 |
| 내장 SSD | 카메라에서 메모리 촬영 된 데이터를 고속으로 자동 전송 녹화 중에 SSD에 데이터를 백업 |
#
시스템 구성도
