Memrecam Q2m

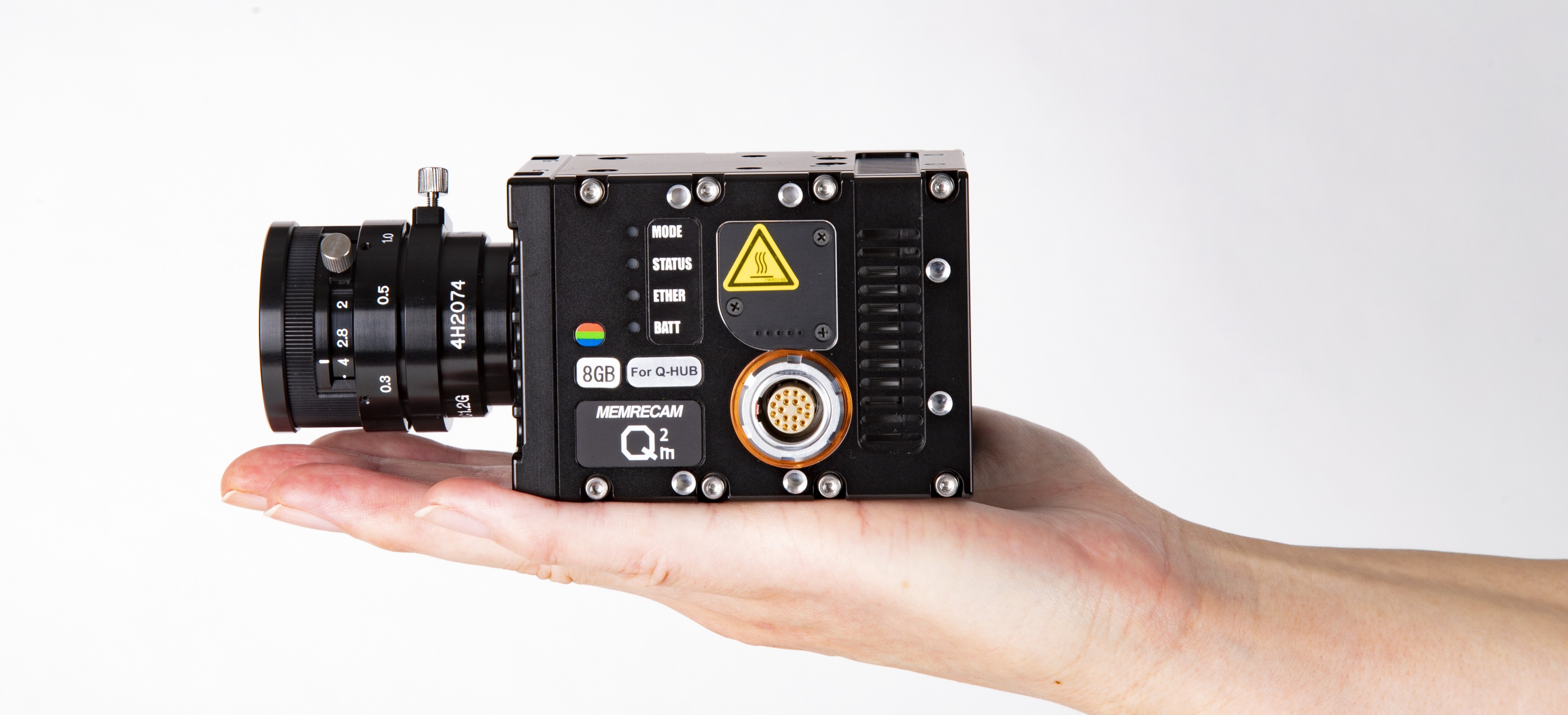

MEMRECAM Q2m는 62 × 62 × 87.5mm의 작은 크기의 일체형 고속 카메라 (고속 카메라)입니다.

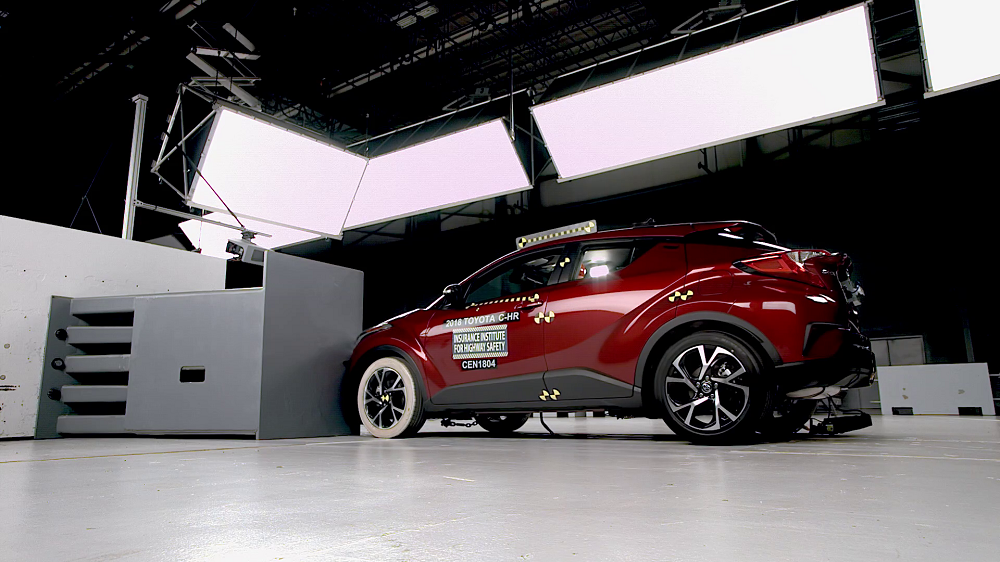

1,920 × 1,080픽셀 (풀 HD)에서 2,000 매 / 초고해상도로 촬영이 가능합니다. 감도는 컬러 ISO 8,000 흑백 ISO 32,000에서 낮은 조도 환경에서도 촬여이 가능합니다. 자동차의 충돌 시험이나 다양한 충격,진동이 가해지는 환경에서도 200G의 충격강도를 견디며 고속 촬영을 할 수 있습니다.
소형 케이스를 활용하여 설치가 곤란한 높은곳이나 비좁은공간 혹은 높은 감도를 살린 현미경 촬영 등 다양한 용도로의 촬영을 지원합니다.
풀 HD 2,000 매 / 초 촬영을 실현
풀 HD (1,920 × 1,080 픽셀)로 2,000 FPS, 최대 촬영 속도는 100,000 매/초까지 설정 가능합니다. C 마운트 어댑터를 채용하여 소형 렌즈를 장착하여 촬영 할 수 있습니다. 셔터 속도는 최단 1.1μ 초까지 설정 가능 메모리는 최대 16GB까지 장착 할 수 있고, 1,920 × 1,080 픽셀로 2,000 매 / 초 촬영 조건에서는 3.2 초의 기록이 있습니다.

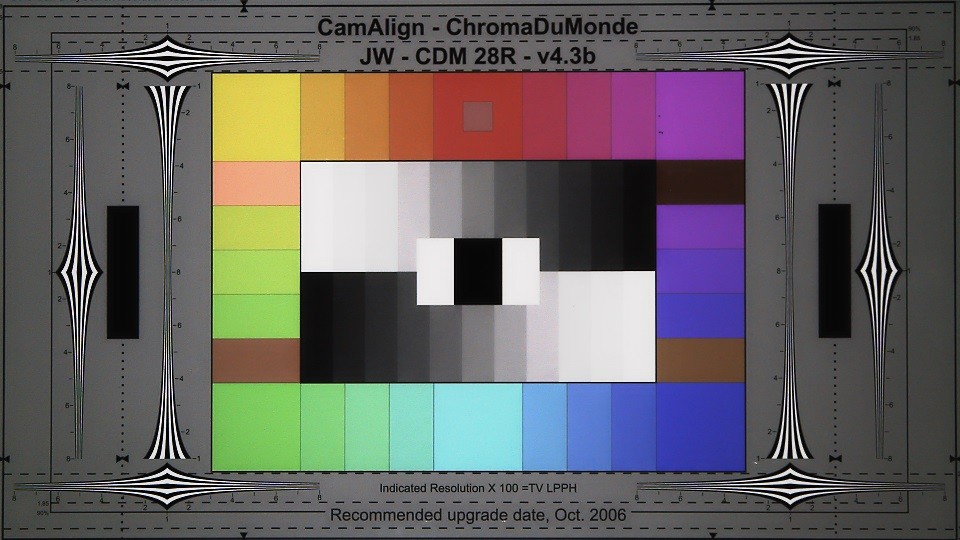

고감도 성능 컬러 ISO8,000 흑백 ISO32,000
풀 HD 촬영이 가능한 고속 센서 중에서도 톱 클래스의 고감도 센서를 채용했습니다. 낮은 조명에서 촬영하므로 피사체가 조명의 열 영향을 받기 쉬운 재질 인 경우에도 촬영 할 수 있습니다.

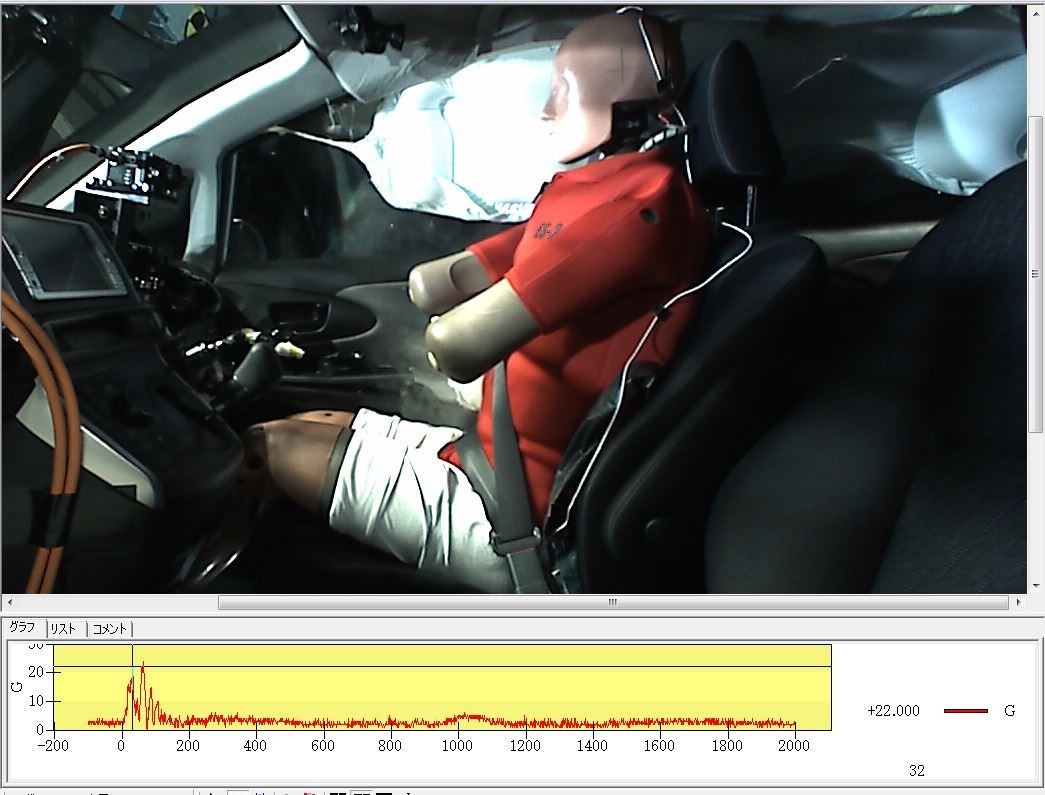

G 센서 트리거 기능
일반 트리거를 넣는 운용 방법 이외에도 카메라 본체에 G 센서를 내장하고있어 충격이 일정한 값을 초과하면 트리거를 입력하는 기능을 탑재하고 있습니다. 외부 트리거 입력 할 수없는 장면이나 외부 트리거와 G 센서를 조합하여 트리거 입력의 확실성을 높이고 싶은 경우에 효과를 발휘합니다.

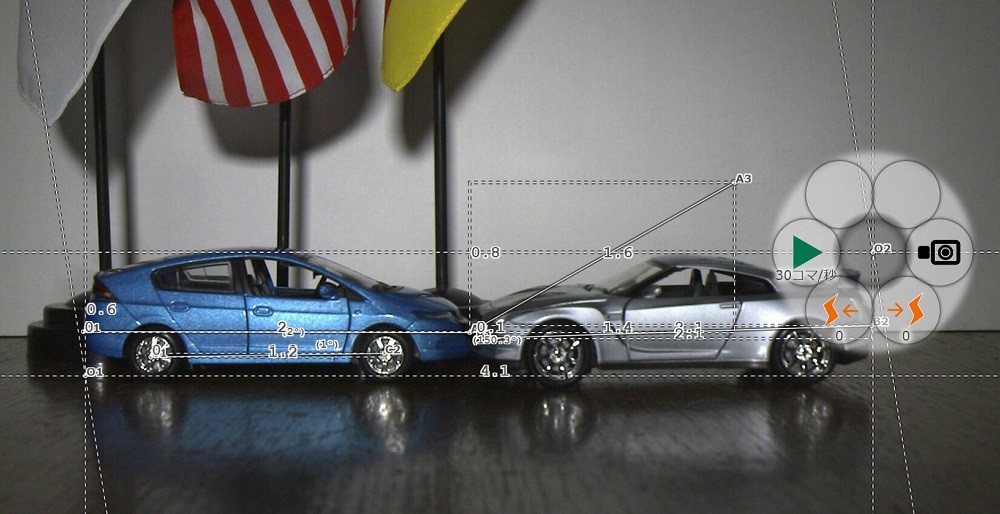

MLink Mobile을 이용한 원격 촬영
MLink Mobile (엠 링크 모바일)는 태블릿 PC 나 스마트 폰을 사용하여 카메라를 제어하는 응용 프로그램입니다. 촬영 준비시 초점이 맞는지, 밝기 조정은 가장 적합한 카메라는 기울어 져 있지는 않은지 촬영 준비에 도움을합니다. 반복 시험이라면 과거의 데이터와 겹쳐서 같은 화각이 있는지 조정할 수 있습니다. 촬영 후에는 데이터 다운로드를하지 않아도 길이와 각도의 분석을 할 수 있도록 최적의 테스트 결과를 얻을 수 있었는지 최소한의 시간에 확인할 수 있습니다.
1
제품 사양
|
Q2m Q-HUB 모델 |
|
|
촬상 소자 |
207 만 화소 이미지 센서 |
|
ISO 감도 (권장 노출 지수) |
컬러 ISO 8000 / 흑백 ISO 32,000 |
|
전자 셔터 |
1 / 100 ～ 1 / 909,090 초 |
|
메모리 |
8GB / 16GB |
|
메모리 세그먼트 |
최대 32 구간 |
|
녹화 시간 |
8bit 촬영시 약 8.2 초 |
|
농도 계조 |
8 / 10bit 중에서 선택 |
|
렌즈 마운트 |
C 마운트 |
|
입력 신호 |
녹화 트리거 / 외부 동기 신호 (IRIG / 1kHz) / 원격 전원 제어 |
|
출력 신호 |
노출 펄스 / ARM 상태 / 외부 동기 신호 (IRIG / 1kHz) |
|
트리거 모드 |
표준 |
|
인터페이스 |
1,000BASE-T |
|
제어 소프트웨어 |
MLink (포함) |
|
카메라 전원 |
DC18-36V |
|
내충격 성능 |
충격 150G (6 축) 하프 사인 11ms |
|
외형 치수 |
(W) 62 × (H) 62 × (D) 87.5mm |
|
품질 |
약 670g |
|
Q2m Q-HUB 모델 촬영 속도 |
|
|
속도 (fps) |
수평 해상도 × 수직 해상도 (픽셀) |
|
50～1,000 |
1,920×1,080 |
|
2,000 |
1,920×1,080 |
|
2,500 |
1,920×1,024 |
|
3,000 |
1,920×768 |
|
4,000 |
1,920×576 |
|
5,000 |
1,920×512 |
|
6,000 |
1,920×384 |
|
8,000 |
1,920×320 |
|
9,000 |
1,920×288 |
|
10,000 |
1,920×240 |
|
20,000 |
1,920×96 |
|
30,000 |
1,920×64 |
|
40,000 |
1,920×48 |
|
50,000 |
1,920×32 |
|
70,000 |
1,920×16 |
|
100,000 |
1,920×8 |
|
기능 |
|
|
동기 촬영 |
Q-HUB 를 사용하면 전체 동기화 촬영이 가능 |
|
EST 모드 |
외부 신호에 동기하여 촬영 |
|
메모리 백업 |
전원 차단시에도 데이터를 보호 |
|
옵션 장비 |
|
|
Q-HUB |
Q 시리즈에서 카메라 동기화 시스템을 구축 |
#

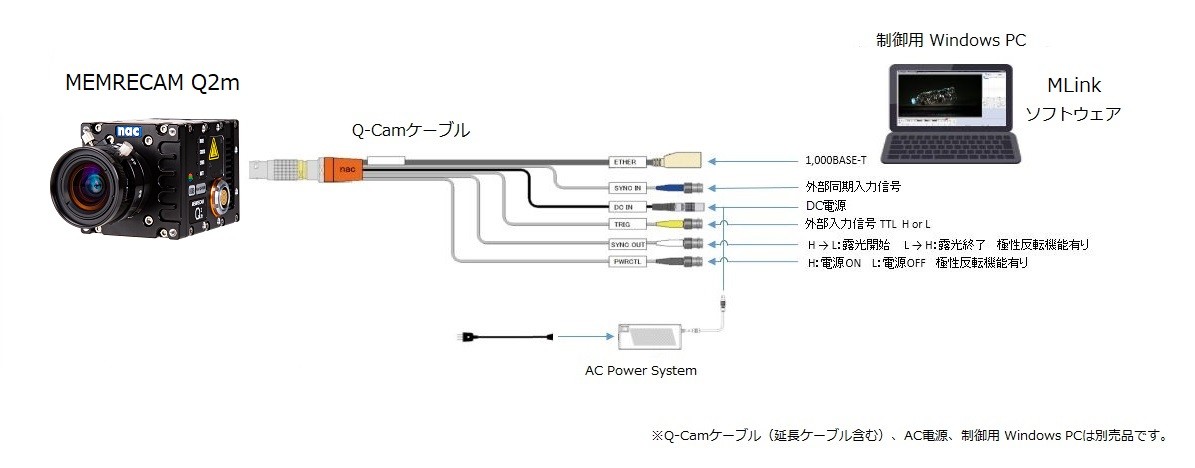

시스템 구성도
1
제어 S/W
MLink(엠 링크)
MEMRECAM MX는 MLink(엠 링크)에서 제어합니다. 카메라 제어, 카메라로 작성된 화상 데이터(MCFF*파일)·AVI파일 등의 재생이 가능합니다.느린 동작 재생, 코마송리 재생 기능 등 고기능 동영상 파일 재생 기능을 탑재하고 있습니다.
- 기본 사양
|
대응 언어 |
|
|
언어 |
일본어(Japanese)/영어(English) |
|
원격 제어 |
|
|
싱글/멀티 카메라 제어 가능 |
MEMRECAM HX/GX/Q회로(프리뷰, 녹화, 재생, 다운로드) |
|
기록·재생 기능 |
기록/트리거 입력/정역 재생(재생 속도 가변)/정역 코마송리/정역 빨리 감기/재생 범위 지정/타이틀/반복 재생 외 |
|
카메라 기능 설정 |
촬영 속도/셔터 속도/이득/크로마/인핸스/감마/화이트 밸런스/비디오 크기 외 |
|
데이터 다운로드 기능 |
촬영 후의 화상 데이터(MCFF)을 카메라 본체의 메모리로부터 컴퓨터에 다운로드 가능 |
|
화상 데이터 조정 |
|
|
설정 항목 |
밝기 조정/이득/크로마/인핸스/감마/화이트 밸런스 외 |
|
화상 데이터 변환 |
|
|
변환 출력 파일 형식 |
AVI/TIFF(일련 번호)/JPEG(일련 번호)/BMP(일련 번호)/MCFF(벌채) |
|
촬영 파라미터 중첩 기능 |
촬영 속도, 셔터 속도, 트리거 포인트, 촬영 날짜, 파일명, 프레임 카운터, 코멘트 등의 각종 파라미터를 출력 파이 르에 중첩 가능 |
|
재생 가능 파일 |
AVI/TIFF/JPEG/BMP/MCFF/PNG |
|
파일 재생 |
|
|
재생 기능 |
정역 재생(재생 속도 선택 가능)/정역 코마송리/정역 감는다/반복 재생/지정 범위 재생 외 |
*MEMRECAM Camera File Format(MEMRECAM시리즈의 오리지널 RAWDATA포맷 명칭)
